Router Cisco dan PC Virtual Windows XP Dapat Berkomunikasi

 Tutorial Setting nya :

1.   Buka virtualboxnya.

2.   Pastikan bahwa OS untuk PC virtual nanti sudah ada.

3.   Extract file image IOS terlebih dahulu.

4.   Buka GNS3.

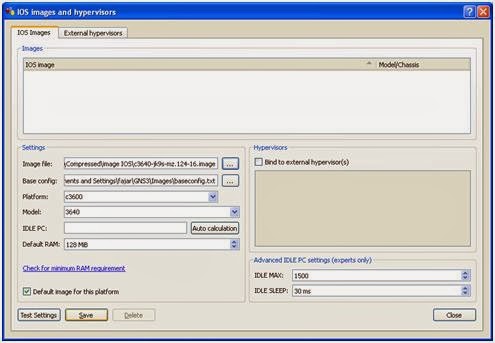

5.   Tambahkan image IOS dengan klik tab. Edit lalu pilih “IOS images...” atau Ctrl + Shift + I.

6.   Klik ikon (...) untuk menambahkan image IOS.

7.   Cari file IOS imagenya.

8.   Klik Yes.

9.   Klik Save untuk menyimpan.

10.  IOS image berhasil ditambahkan. Klik Close.

11.  Drag router c3600 ke layar.

12.  Drag komputer virtual guest ke layar.

13.  Drag Switch untuk menambahkan switchnya.

14.  Konfigurasi router dengan klik kanan dan pilih configure.

       Setting pada slot 0 : NM-1FE-TX dan slot 1 : NM-4T. Setelah selesai,

       klik Apply lalu OK.

15.  Hubungkan router dengan switch dan switch dengan komputer seperti gambar berikut.

16.  Lihat perbandingan pada task manager, sebelum di jalankan maka CPU usage masih terlihat normal.

17.  Klik Start ( kayak segitiga dibalik, hehe..) untuk menjalankan.

18.  Router dan PC virtual sudah berjalan.

19.  Lihat CPU usage, setelah dijalankan maka ukuran menjadi lebih banyak dari sebelumnya.

       (cuma memberi tahu aja..)

20.  Klik kanan pada router dan pilih Idle PC.

21.  Tunggu sampai muncul tampilan seperti berikut, pilih idle yang ada tanda bintangnya yaa..,

       jika lebih dari satu, maka pillih salah satu saja.

22.  Selesai, klik Apply lalu OK.

23.  Klik kanan lagi pada router dan pilih console.

24.  Mengkonfigurasi router.

       Mengganti nama router :

       R3#config t

       R3(config)#hostname [nama]

       Melakukan setting password untuk secret password :

       jazimah(config)#enable secret [pass-anda]

       jazimah(config)#enable password [pass-anda]

25.  Setting password agar saat di sh run semua password terencryption :

       Jazimah(config)#service password-encryption

       Jazimah(config)#enable password [pass-anda]

       Jazimah(config)#line vty 0 4

       Jazimah(config-line)#login

       Jazimah(config-line)#password [pass-anda]

       Jazimah(config-line)#line con 0

       Jazimah(config-line)#login

       Jazimah(config-line)#password [pass-anda]

       Jazimah(config-line)#exit

       Jazimah(config)#no service password-encryption

       Jazimah(config)^Z

       Jazimah#wr mem

26.  Tambahkan settingan IP untuk interface fast Ethernet 0/0 dengan perintah seperti berikut.

       Jazimah#config t

       Jazimah(config)#interface fa0/0

       Jazimah(config-if)#ip address 192.168.29.3 255.255.255.192

       Jazimah(config-if)#no shutdown

       Jazimah(config-if)#^Z

       Jazimah#wr mem

27.  Masukkan perintah seperti berikut untuk melihat table ip routing.

       jazimah#show ip route

28.  Masuk ke PC virtual dan setting IP pada Local Area Connection secara manual

       yang satu jaringan dengan IP pada router cisco.

29.  Misal settingan IP nya seperti berikut.

30.  Lihat bahwa pada Local Area Connection di setting secara manual.

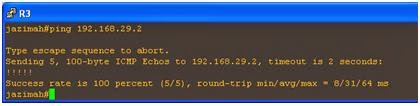

31.  Lakukan ping juga dari router cisco ke IP PC virtual.

32.  Lakukan ping juga dari router cisco ke IP PC virtual.

33.  Setting router cisco agar dapat berkomunikasi dengan PC windows virtual sudah berhasil.

*Maaf jika ada kesalahan..
